Pnömatik Scotch Yoke Aktüatör
Endüstriyel otomasyon dünyasında, vanaların hızlı, güvenilir ve yüksek tork ile kontrol edilmesi her zaman kritik bir ihtiyaç olmuştur. Bu noktada KEYDAL Scotch Yoke Pnömatik Aktüatör, üstün mekanik tasarımı ve dayanıklı yapısıyla öne çıkıyor. Özellikle döner hareketli vanaların açma-kapama işlemlerinde yüksek verimlilik sunan bu aktüatörler, ağır hizmet koşullarında bile güvenilir performans sağlayarak endüstriyel işletmelerin vazgeçilmez ekipmanları arasında yer alır.
Scotch Yoke Pnömatik Aktüatör Nedir?

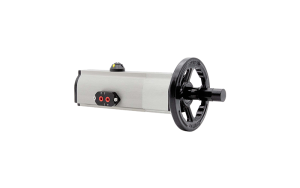

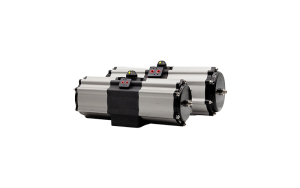

KEYDAL Scotch Yoke Pnömatik Aktüatör, kelebek vana, küresel vana, klape, endüstriyel klepe ve plug vana gibi döner hareketli ekipmanların otomatik kontrolünde kullanılan yüksek tork kapasiteli bir aktüatör tipidir. İsmini aldığı “Scotch Yoke” mekanizması, özellikle tork dağılımının kritik olduğu uygulamalarda verimliliği en üst seviyeye taşır.
Gövdesi, korozyona dayanıklı alaşımlı alüminyumdan imal edilmiştir. Bu sayede uzun yıllar boyunca saha şartlarına karşı direnç gösterir. Çift etkili (double acting) ve tek etkili yay geri dönüşlü (spring return) versiyonları bulunur. Hassas konumlandırma gereken uygulamalarda pozisyoner desteği sayesinde proses kontrolü maksimum hassasiyetle yapılabilir.
Yüksek Tork, Düşük Hava Tüketimi
Scotch yoke mekanizması, tasarım gereği açma ve kapama anlarında en yüksek torku üretecek şekilde çalışır. Bu, özellikle vananın conta ile ilk temas ettiği “oturtma torku” ve conta ayrılırken ihtiyaç duyulan “kırma torku” açısından büyük avantaj sağlar.
Rack and pinion tip aktüatörlere kıyasla daha düşük hava tüketir ve böylece enerji maliyetlerini azaltır. Ayrıca daha az hareketli parçaya sahip olması, bakım ihtiyacını minimuma indirir ve uzun ömürlü kullanım sağlar.
KEYDAL Scotch Yoke Aktüatörün Genel Özellikleri
- Standart Uyumluluğu: UNI EN 15714-3:2009
- Montaj Flanşı: UNI EN ISO 5211
- Aksesuar Bağlantısı: NAMUR, VDI/VDE 3845
- Kontrol Açısı: 90° (-5° ~ +3°)
- Çalışma Sıcaklığı: -20℃ ~ +80℃
- Çalışma Basıncı: 2 – 8 bar
- Çalışma Ortamı: Filtrelenmiş, kuru veya yağlanmış basınçlı hava
- Partikül ve Nem Standardı: ISO 8573-1:2010, Sınıf 3 ve Sınıf 5 kriterlerine uygun
- Tork Değeri: Basınç ve modele göre değişken
Bu teknik standartlar, aktüatörün farklı sektörlerde ve zorlu çevre koşullarında güvenle kullanılmasını sağlar.
Avantajları Nelerdir?
- Yüksek Tork Kapasitesi: Özellikle açma ve kapama anlarında ihtiyaç duyulan ekstra güç sağlar.
- Enerji Verimliliği: Daha az hava tüketerek işletme maliyetlerini düşürür.
- Dayanıklılık: Korozyona dayanıklı gövde ve az hareketli parça ile uzun ömürlü kullanım.
- Kolay Entegrasyon: ISO 5211 ve NAMUR standartları sayesinde farklı vana tipleri ve aksesuarlarla uyumlu.
- Düşük Bakım İhtiyacı: Mekanik basitlik sayesinde arıza riski azalır.
- Zorlu Şartlara Uyum: Ağır hizmet uygulamalarında güvenilir performans.
Kullanım Alanları
- Petrokimya Tesisleri – Yüksek basınç ve sıcaklıkta vana kontrolü
- Su ve Atık Su Yönetimi – Büyük çaplı kelebek ve küresel vanaların kontrolü
- Enerji Santralleri – Buhar ve gaz hatlarının otomasyonu
- Gıda ve İçecek Üretimi – Hijyenik proseslerde hassas vana açma/kapama
- Çimento ve Madencilik – Tozlu ve ağır şartlarda damper klepe kontrolü
Kalite ve Sertifikasyon
KEYDAL Scotch Yoke Aktüatörler, ATEX, SIL ve CE gibi uluslararası sertifikalara sahiptir. Bu, cihazın hem güvenlik hem de performans açısından global standartları karşıladığını gösterir. Ayrıca ISO 9001:2015 kalite yönetim sistemi ile üretilerek tutarlı kalite, güvenilirlik ve müşteri memnuniyeti sağlanır.
Neden Scotch Yoke Tercih Edilmeli?
Rack and pinion tipine göre Scotch yoke mekanizması, dengesiz tork gerektiren uygulamalarda üstün performans sergiler. Özellikle vananın ilk açılış ve kapanış anlarındaki güç ihtiyacını karşılamadaki başarısı, birçok endüstriyel tesis için kritik bir avantajdır. Bu, hem ekipman ömrünü uzatır hem de sistem güvenliğini artırır.
Sık Sorulan Sorular (SSS)
- Scotch yoke pnömatik aktüatör ile rack and pinion aktüatör arasındaki fark nedir?
Scotch yoke, açma ve kapama anlarında daha yüksek tork üretir, rack and pinion ise daha dengeli tork sağlar. Scotch yoke genellikle yüksek tork gerektiren ağır hizmet uygulamalarında tercih edilir. - KEYDAL Scotch Yoke Aktüatör hangi vanalarla uyumludur?
Kelebek vana, küresel vana, klape, plug vana ve endüstriyel klepelerle uyumludur. ISO 5211 montaj standardı sayesinde farklı tiplerde vanalara kolayca entegre edilebilir. - Çalışma basıncı aralığı nedir?
2 ila 8 bar arasında çalışır. Optimum performans için üretici tavsiyelerine uyulmalıdır. - Tek etkili ve çift etkili versiyonlar arasındaki fark nedir?
Çift etkili model, hava basıncı ile hem açma hem kapama yapar. Tek etkili (spring return) model ise hava basıncı ile açar, yay mekanizması ile kapatır. - Hangi sertifikalara sahiptir?
ATEX, SIL, CE sertifikaları ve ISO 9001:2015 kalite yönetim sistemi standardına sahiptir. - Hangi sıcaklık aralığında çalışabilir?
-20℃ ile +80℃ arasında güvenle çalışabilir. Özel sızdırmazlık malzemeleri ile daha geniş sıcaklık aralıkları mümkündür.
