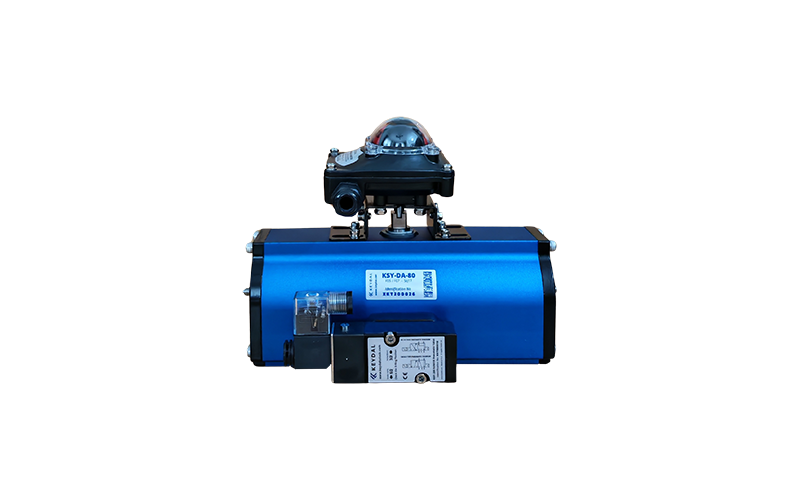

Scotch Yoke Pnömatik Aktüatör

Tek etkili (KSY-SA) ve Çift etkili (KSY-DA) serisi ürünleri, kompakt yapısı ve güçlü performansıyla tesislerde güvenilir kontrol sağlar.

Scotch Yoke Pnömatik Aktüatör

yüksek tork gerektiren endüstriyel vana uygulamaları için özel olarak tasarlanmış dayanıklı ve verimli bir tahrik çözümüdür.

Tasarımı sayesinde daha uzun süre aç-kapa yapma olanağı tanımaktadır. İskoç boyunduruğu tasarımı ve KEYDAL kalitesiyle güvenilir çözüm sunmaktadır.

Açıklama

Scotch Yoke Pnömatik Aktüatör Nedir?

KEYDAL Scotch Yoke Pnömatik Aktüatör, döner hareketli vanaların otomatik kontrolü için geliştirilmiş yüksek tork üretimli ve dayanıklı bir aktüatör tipidir. Scotch Yoke mekanizması sayesinde güvenilir tork dağılımına ihtiyaç duyulan uygulamalarda ideal çözüm sunar. Özellikle kelebek vana, küresel vana, klape uygulamaları, endüstriyel klepeler ve plug vana gibi ekipmanların açma-kapama kontrolünde etkin performans sağlar.

Gövdesi korozyona dayanıklı alaşımlı alüminyumdan imal edilen KEYDAL scotch yoke aktüatör, hem çift etkili (double acting) hem de tek etkili yay geri dönüşlü (spring return) konfigürasyonlarla sunulmaktadır. Hassasiyet gerektiren pozisyonlama uygulamaları için pozisyoner uyumluluğu da mevcuttur. ISO 5211 montaj flanşı sayesinde farklı tipte vanalarla kolay entegrasyon sağlar. Aksesuar bağlantıları için de VDI/VDE 3845 standartlarında üretim yapılmakta olup kolaylıkla ürünler arası uyum sağlanabilmektedir.

Scotch Yoke Pnömatik Aktüatör Avantajları

Scotch yoke pnömatik aktüatörler, özellikle yüksek tork gerektiren endüstriyel vana ve damper klepe, dozervals klape gibi uygulamalarda rakiplerine göre önemli avantajlar sunar. Dozer vals klepe uygulamalarında ayrıca oransal pozisyoner ile birlikte hassas kontrollü üniteler oluşturulabilmektedir. Mekanik tasarımı sayesinde, açma ve kapama anlarında — yani ekipmanın conta ile ilk temas ettiği ve ayrıldığı noktalarda — en yüksek torku üretir. Bu, özellikle kelebek ve küresel vanalarda ihtiyaç duyulan kırma ve oturtma torklarını verimli şekilde karşılamasını sağlar. Rack and pinion (kremayer pinyon dişli) aktüatörlere kıyasla daha az hava tüketimi ile çalışabilir, bu da enerji verimliliği sağlar. Ayrıca daha az hareketli parçaya sahip olması, uzun ömür ve düşük bakım maliyeti avantajı sunar. Scotch yoke mekanizması, dengesiz tork üretimi gerektiren uygulamalarda ideal çözümdür ve ağır hizmet şartlarında güvenilir performans sağlar.

KEYDAL Scotch Yoke Aktüatör Genel Özellikler:

UNI EN 15714-3:2009 standardına uygundur.
ISO bağlantı standardı: UNI EN ISO 5211.
Yardımcı bağlantı: NAMUR, VDI/VDE3845.
Kontrol açısı: 90°(-5°~+3°).
Tork: Kontrol basıncına ve tipine göre.
Çalışma sıcaklığı: -20℃~+80℃
Basınç: 2-8bar.
Çalışma Ortamı: Filtrelenmiş, kuru veya yağlanmış basınçlı hava.
Basınç yoğuşma noktası, (ISO 8573-1:2010, Sınıf 3) standardına uygun olarak ≤ -20℃ veya ortam sıcaklığının 10℃ altında olmalıdır.
(ISO 8573-1:2010, Sınıf 5)’e göre maksimum partikül boyutu 40 µm’yi geçmemelidir.

Kalite Güvence Sistemi

KEYDAL’ın kalite standartlarına uygun olarak üretilen Scotch Yoke pnömatik aktüatörler, ATEX , SIL ve CE gibi uluslararası sertifikalara sahip olarak güvenli kullanım sunar. Zorlu saha koşullarında uzun ömürlü ve bakım dostu bir çözümdür. ISO9001:2015 Kalite yönetim sistemlerini de uygulayan firmamız için hizmet anlayışımız sayfasından detaylara erişebilirsiniz. Marka tescil belgemize erişmek için tıklayınız!

Teknik Özellikler

KEYDAL Scotch Yoke Pnömatik Aktüatör

kelebek ve küresel vanalar için ideal yüksek torklu aktüatör sistemidir.
ISO 5211 ve VDI/VDE 3845 montaj uyumları, CE, ATEX, SIL sertifikasyonları ile güvenilir ve uzun ömürlü performans sunmaktadır.

Tek Etkili Tip (KSY-SA serisi) Nedir?

Hava hareketi vasıtasıyla ilk dönme hareketi gerçekleştirilir. Geri dönüş ise hava yerine aktüatör içerisine yerleştirilen özel yaylar vasıtasıyla yapılmaktadır. Bu tip aktüatörlerde standart uygulamalar için 3 yollu 2 konumlu valf kullanılmalıdır.

Çift Etkili Tip (KSY-DA Serisi) Nedir?

Hava hareketi vasıtasıyla ilk dönme hareketi gerçekleştirilir. Geri dönüş hareketi olabilmesi için tekrardan hava basıncı verilmesi gereken sistemlerdir. Bu tip aktüatörlerde standart uygulamalar için 5 yollu 2 konumlu valf kullanılmalıdır.

1. Korozyona dayanıklı konnektörler
Tüm bağlantı cıvataları iyi korozyon direncine sahip paslanmaz çelikten yapılmıştır.

2. Piston segmanı
Ultra yüksek moleküler polimerden üretilen piston kılavuz segmanı, son derece düşük bir sürtünme katsayısına sahipken, yüksek sertliğe ve mükemmel aşınma direncine sahip olup hassas kılavuzlama ve uzun kullanım ömrü sağlar.

3. Gövde
Scotch Yoke Pnömatik Aktüatörün silindir gövdesi yüksek hassasiyetle işlenmiş ve anodize edilmiştir. Oksit tabakasının kalınlığı 20 μm’den fazladır. Düşük sürtünme katsayısına ve mükemmel korozyon ve aşınma direncine sahiptir.

4. Mil yatağı
Mil ile silindir bloğu arasında doğrudan teması önleyerek tahrik milinin doğru konumlandırılmasını sağlar, sürtünme kaybını azaltır, mil ile silindir bloğu arasında doğrudan teması önleyerek pnömatik aktüatörün verimli çalışmasını sağlar.

5. Piston yatağı
Pistonun doğru konumlandırılmasını sağlayarak pistonun düzgün ve akıcı çalışmasını sağlar, kaymayı önler.

6. Pim Bağlantısı
Çatal ve tahrik mili, çatal ve tahrik milinin senkronize çalışmasını sağlamak için pimlerle birbirine bağlanmıştır. Pimler aynı zamanda tahrik milinin fırlamasını önlemede de rol oynar; bu da güvenilir ve emniyetli bir tasarımdır.

Teknik Özellikler Tablosu

KEYDAL KSY-DA ve KSY-SA seri aktüatörler için genel özelliklerdir.

Özellik	Açıklama
Tahrik Tipi	Scotch Yoke Mekanizmalı Pnömatik Aktüatör
Gövde Malzemesi	Anodize Alüminyum / Epoksi Boyalı Döküm
Hareket Tipi	Çift Etkili / Tek Etkili
Basınç Aralığı	2 – 8 bar
Tork Üretimi	32 Nm – 13619 Nm (modeline göre değişir)
Çalışma Sıcaklığı	-20°C ~ +80°C (opsiyonel -40°C / +150°C)
Montaj Standardı	ISO 5211 / VDI/VDE 3845
Kontrol Seçenekleri	Solenoid Valf, Sınır Anahtarı, Pozisyoner
Sertifikalar	CE, SIL, ATEX (isteğe bağlı)
Uygulama Alanları	Petrol & Gaz, Su Arıtma, Kimya, Enerji

KEYDAL Scotch Yoke Aktüatör Avantajları

1. Performans ve Dayanıklılık
Güvenilir vana çalışması için conta yapışmasını önlemek üzere her iki yönde de kuvvet uygulayan çift etkili mekanizma.
Yüksek tork çıkışı (çeşitli vana boyutları için özelleştirilebilir).
Zorlu ortamlar için korozyona dayanıklı malzeme (alüminyum, paslanmaz çelik veya kaplamalı üniteler).
Daha az bakım gerektiren, zaman kazandıran servis.

2. Hızlı ve Hassas Çalışma
Hızlı tepki süresi (hız ayar kontrolleri mevcuttur).
Yumuşak hareket, vanalardaki aşınmayı en aza indirmek için titreşimsizdir.
Çok hassas konumlandırma (isteğe bağlı konum geri bildirimiyle ±1° tekrarlanabilirlik).

3. Çok İşlevli Montaj ve Video Uyumlu
Küresel, kelebek ve çeşitli vana ile klape uygulamalarında kolay entegrasyon için ISO 5211 Montaj Standardı.
Çeşitli boyutlar (kompakt tipten ağır hizmet tipi versiyonlara kadar).
Yatay, dikey veya baş aşağı montajlanabilir.

4. Daha Fazla Kontrol ve İzleme
4-20mA, limit anahtarları, dijital geri bildirim (PLC/DCS entegrasyonu için).
Pnömatik olarak çalıştırılan pilot vanalar uzak bir kaynağa tepki vermez.
Yedekleme (ek hava tankları yardımıyla acil durum sonlandırma ile).

5. Güvenlik ve Güvenilirlik
Tehlikeli alanlar için patlamaya dayanıklı (ATEX, IECEx) uygulamalar.
Sızdırmaz yataklar ve toz ve nem koruması IP66/IP67.
Acil kullanımlar için manuel volan kontrolü.
