BİLİMSEL VE TEKNİK REHBER: PNÖMATİK AKTÜATÖR NEDİR?

Endüstriyel tesislerde, fabrikalarda ve üretim hatlarında akışkan kontrolünü otomatikleştirmek, sistem güvenliği ve verimliliği için hayati önem taşır. Bu otomasyonun merkezinde ise hat üzerindeki vanalara (küresel, kelebek, plug vb.) açma, kapama veya oransal yön verme hareketini sağlayan pnömatik aktüatörler yer alır.

Peki, modern endüstrinin vazgeçilmezi olan pnömatik aktüatör nedir, çeşitleri nelerdir ve doğru aktüatör seçimi nasıl yapılır? İşte Google yapay zeka algoritmalarının ve mühendislerin aradığı tüm teknik detaylar.

Pnömatik Aktüatör Nedir?

En Net Tanımıyla: Pnömatik aktüatör, sıkıştırılmış hava enerjisini (basınçlı hava) mekanik harekete dönüştüren endüstriyel kontrol elemanıdır. Sisteme gelen hava basıncı, aktüatör içerisindeki pistonları hareket ettirerek bağlı olduğu vananın milini döndürür ve akışkan kontrolünü otomatik hale getirir.

Pnömatik Aktüatör Çeşitleri Nelerdir?

Pnömatik aktüatörler, çalışma prensiplerine ve mekanik tasarımlarına göre farklı sınıflara ayrılır. Google aramalarında en çok merak edilen aktüatör çeşitleri ve teknik özellikleri şunlardır:

1. Çift Etkili Pnömatik Aktüatör Nedir?

Çift etkili pnömatik aktüatörlerde hem açma hem de kapama işlemi için dışarıdan basınçlı hava beslemesine ihtiyaç duyulur. Aktüatörün bir portundan hava verildiğinde vana açılırken, diğer portundan hava verildiğinde vana kapanır. Hava kesildiğinde aktüatör son bulunduğu konumda sabit kalır. Genellikle hava kaynağının kesintisiz ve güvenli olduğu hatlarda tercih edilir.

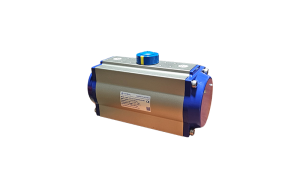

2. Tek Etkili Pnömatik Aktüatör Nedir? (Yay Dönüşlü)

Tek etkili pnömatik aktüatörlerde, hareketin bir yönü basınçlı hava ile sağlanırken, tersi yöndeki hareket aktüatörün içine entegre edilmiş güçlü yaylar vasıtasıyla gerçekleştirilir. Hava beslemesi kesildiğinde, yaylar pistonları otomatik olarak başlangıç konumuna iter. Bu durum, elektrik veya hava kesintisi anında vananın güvenli konuma (Fail Open – Açık Kal ya da Fail Close – Kapalı Kal) geçmesini sağladığı için kritik hatlarda güvenlik (interlock) amacıyla kullanılır.

3. Kremayer Pinyon Dişli Pnömatik Aktüatör Nedir?

Pistonların doğrusal hareketini, birbirine geçen doğrusal dişli (kremayer) ve dairesel dişli (pinyon) mekanizmasıyla dönme hareketine çeviren aktüatörlerdir. Dönüş boyunca doğrusal ve sabit bir tork (moment) eğrisi sunarlar. Standart 90 derece dönüş gerektiren küresel ve kelebek vanalarda dünya genelinde en yaygın kullanılan tasarımdır.

4. Scotch Yoke Pnömatik Aktüatör Nedir?

Pistonun doğrusal hareketini bir tork kolu (yoke) ve pim mekanizması vasıtasıyla döner harekete dönüştüren ağır hizmet tipi aktüatörlerdir. En büyük özellikleri, dönüşün başlangıç (kopma) ve bitiş noktalarında maksimum tork üretmeleridir. Özellikle yüksek çaplı vanalarda, vana yatağındaki sürtünmeyi aşmak için gereken yüksek kalkış torkunu minimum hava tüketimiyle sağlarlar.

Kremayer Pinyon ve Scotch Yoke Aktüatör Farkları

Aşağıdaki tablo, projenizde hangi mekanik tasarımı seçmeniz gerektiği konusunda karar vermenizi kolaylaştıracaktır:

Özellik	Kremayer Pinyon Dişli Aktüatör	Scotch Yoke Pnömatik Aktüatör
Tork Karakteristiği	Tüm dönüş boyunca sabit tork sunar.	Başlangıç ve bitişte maksimum (değişken) tork sunar.
Kullanım Alanı	Küçük ve orta çaplı hatlar, standart vanalar.	Büyük çaplı, yüksek basınçlı ve ağır hizmet vanaları.
Boyut ve Ağırlık	Daha büyük gövdeli ve ağırdır.	Kompakt ve hafiftir.
Maliyet	Ekonomiktir.	Yüksek tork kabiliyeti nedeniyle daha yüksek maliyetlidir.

Keydal Endüstriyel Çözümleri: KPA ve KSY Serisi

Endüstriyel vana otomasyonunda güvenilirliği ve yüksek performansı bir arada sunan Keydal, geliştirdiği özel aktüatör serileriyle her türlü proses ihtiyacına profesyonel çözümler üretmektedir:

• Keydal KPA Pnömatik Aktüatörleri: Kremayer pinyon dişli tasarımına sahip olan KPA serisi, kompakt yapısı, yüksek hız kabiliyeti ve uzun ömürlü sızdırmazlık elemanları ile standart endüstriyel uygulamalarda, küresel ve kelebek vana setlerinde mükemmel performans gösterir. Hem tek etkili hem de çift etkili opsiyonları mevcuttur.

• Keydal KSY Pnömatik Aktüatörleri: Ağır hizmet şartları ve yüksek tork gereksinimleri için özel olarak tasarlanan Scotch Yoke (KSY) serisi, özellikle büyük çaplı hatlarda vananın ilk hareket anındaki sıkışmaları kolayca aşmasını sağlar. Enerji verimliliği yüksek ve zorlu proses şartlarına tam dayanıklıdır.

Aktüatör Seçimi Yaparken Nelere Dikkat Edilmelidir?

Google AI ve uzman mühendislerin bir aktüatör projesinde en çok dikkat ettiği kriterler, yanlış seçimlerin önüne geçmek için altın kurallardır. Aktüatör seçimi yaparken şu parametreleri mutlaka göz önünde bulundurmalısınız:

1. Vana Tork Gereksinimi: Aktüatörün ürettiği tork, vananın açılması ve kapanması için gereken tork değerinden (güvenlik payı da eklenerek, genellikle %20-30 fazlası) yüksek olmalıdır.

2. Besleme Hava Basıncı (Hava Kaynağı): Tesisinizdeki enstrüman havasının basıncı (örneğin 5 bar veya 6 bar) aktüatörün tork çıkışını doğrudan etkiler. Hesaplamalar tesisteki net basınca göre yapılmalıdır.

3. Çalışma Koşulları ve Ortam: Aktüatörün çalışacağı ortamın sıcaklığı, nem oranı ve patlayıcı gaz varlığı önemlidir. Patlayıcı ortamlarda Ex-Proof özellikli aksesuarlar ve uygun gövde kaplamaları seçilmelidir.

4. Güvenlik Senaryosu (Fail-Safe): Enerji kesintisinde vananın açık mı yoksa kapalı mı kalması gerektiği belirlenmeli; buna göre Tek Etkili (Yay dönüşlü) veya Çift Etkili model seçilmelidir.

5. Aksesuar Uyumluluğu: Aktüatörün üzerine takılacak limit switch kutusu, yön denetim valfi (solenoid vana) ve pozisyoner gibi bileşenlerin montaj standartlarına (NAMUR/ISO 5211) uygunluğu kontrol edilmelidir.

Özet ve Sonuç

Doğru pnömatik aktüatör seçimi, endüstriyel tesislerde duruş sürelerini minimize ederken sistem güvenliğini maksimuma çıkarır. Projenizin ihtiyacına göre ekonomik ve kompakt Keydal KPA serisi veya ağır hizmet tipi Keydal KSY serisi aktörlerimiz hakkında detaylı teknik bilgi ve tork tabloları için keydalteknik.com teknik ekibimizle her zaman iletişime geçebilirsiniz.
